ImpactVCB: è una scheda di cattura low cost con live overlay che può essere utilizzata come cuore di un live video display, cattura video in real time, streaming video o soluzione di video conferenza

I prodotti della famiglia ImpactVCB

• ImpactVCB-e modello 01381 Scheda a media altezza PCI Express per Windows 10,8,7 (32-bit and 64-bit) con un ingresso S-Video ed un ingresso Video Composito ed un ingresso audio.
• Impact VCB modello 00166 Scheda low profile PCI con chip digitalizzazione video Conexant 878A (CX25878) . Con supporto 32-bit support con Windows XP e supporto Linux disponibile tramite LinuxTV.org.
• Impact VCB modello 00558 Scheda altezza full PCI con chip digitalizzazione video Conexant 878A (CX25878) . Con supporto 32-bit support con Windows XP e supporto Linux disponibile tramite LinuxTV.org
• Impact VCB modello 00188Scheda altezza full PCI con chip digitalizzazione video Conexant 878A (CX25878) . Con supporto 32-bit support con Windows XP e supporto Linux disponibile tramite LinuxTV.org

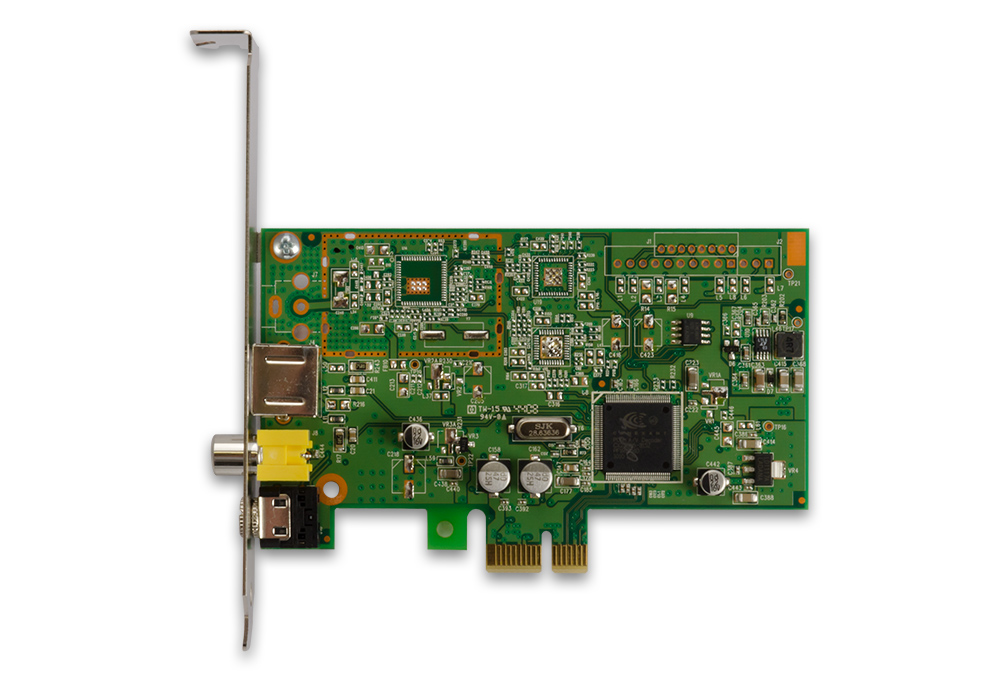

ImpactVCB-e PCI Express board

ImpactVCB-e è la nuova scheda PCI Express di video cattura. Compatibile con Windows 10, 8, 7 (sia 64-bit che 32-bit), ImpactVCB-e è una scheda low profile che include anche le staffe full e medium profile.

Scheda ImpactVCB PCI

E richiesto uno slot PCI bus-master. Una scheda VGA con supporto Direct Draw 3 (o superiore) capacità per supportare il Live Display. Il sistema operativo può essere WindowsXP, Window 95, Windows 98, WindowsME, NT 4.0, Windows 2000. I driver Linux drivers sono disponibili tramite LinuxTV.org i driver per Windows sono inclusi con la scheda ImpactVCB. Le immagini in entrata sono digitalizzate utilizzando l'alta qualità 4:2:2 video sampling e visualizzate in finestra sul monitore del PC. Le immagini sono trasmesse direttamente dalla ImpactVCB al sistema principale di memoria o nella memoria della scheda video per risultati ad alte prestazioni. ImpactVCB è disponibile in differenti configurazioni I/O, fino a 4 ingressi Video composito,ingressi s-video, Uscite power (per pilotare una video camera CCD ) ed un ingresso audio opzionale. E disponibile un Toolkit di programmi per la ImpactVCB che permettono il supporto per DLL o OCX per applicazioni che richiedono l'utilizzo della ImpactVCB's video capture o video display. Le applicazioni possono essere sviluppate in C o Visual Basic.

Disponibilità prodotto

Hauppauge dispone di una varietà di schede ImpactVCB per supportare la cattura di immagini e video,immagini per utilizzi industriali e video conferenze ed applicazioni worldwide. Si prega di prendere nota per contattare il nostro servizio di supporto tecnico che provvederà a fornirvi tutte le indicazioni tecniche necessarie per il supporto della vostra applicazione o progetto . Sono disponibili modelli speciali con connettori di ingresso video BNC.

Tutti i modelli di ImpactVCB supportano entrambi i formati PAL e NTSC (come "dual crystal").

Cattura Video
Da qualsiasi sorgente video analogica (Video Composito o S-Video) può essere catturata in modalità still frame o motion video. L'ingresso Video Composito è provvisto di connettori femmina di tipo RCA , mentre l'ingresso S-Video utilizza il classico DIN a 4-pin. Le schede PCI ImpactVCB sono fornite di driver VFW (Video for Windows) per Windows 95 e Windows NT, e driver WDM per l'utilizzo con WindowsXP, Windows98SE, Windows Me e Windows 2000. Il range di cattura è di 15 a 30 fps dipende dalla configurazione del sistema.

Live Video Display
ImpactVCB può riprodurre un video live da una qualsiasi sorgente video NTSC o PAL in una finestra ridimensionabile sul monitor del vostro PC. La digitalizzazione del video analogico ed il ridimensionamento del segnale p fatta via hardware dalla ImpactVCB, quindi non ci sono rallentamenti della CPU.Dopo che il video è stato digitalizzato e ridimensionato l'immagine video viene trascinata direttamente dalla ImpactVCB alla memoria della scheda video del PC.Questa funzione è chiamata da Windows " Direct Draw", e la ImpactVCB può utilizzare la maggior parte delle schede video che supportano il Direct Draw 5 o superiore

Questa tecnica è utilizzata in Windows95, Windows98, WindowsME, Windows2000 e WindowsNT 4.0

Serializzazione
Alcunimodelli di ImpactVCB hanno un unico serial number impresso nella EProm della scheda. Il serial number è letto tramite il Software Toolkit Hauppauge WinTV o può essere letto tramite il pannello di controllo di Windows. In aggiunta al serial number, questi modelli di ImpactVCB hanno differenti configurazioni I/O scritte nella EProm.

Requisiti di sistema

Requisiti Hardware

Le schede ImpactVCB-e (Modello PCI Express) è compatibile con slot PCIe X1 e X16 PCIe ed include driver per Windows 10/8/7 e Windows XP.

Le Schede ImpactVCB PCI richiedono uno slot PCI di tipo bus-mastering, e sono sviluppate per poter funzionare con PC WindowsXP, WindowsME, Windows2000, Windows 95, Windows98, e Windows NT 4.0 con Service Pack 3 . Sono di pubblico dominio i driver di supporto per Linux della ImpactVCB.

Cattura Audio
Eccetto per il modello di ImpactVCB-e 01381, l'audio non è processato dalla scheda .L' audiopuò essere inserito direttamente alla schda audio per la digitalizzazione o processi successivi.

Per Video Conferenza
La scheda ImpactVCB può essere utilizzata per video conferenze video tramite Internet utilizzando Microsoft NetMeeting. Anche gli altri maggiori applicazioni di video conferenza video che richiedono driver Video for Windows per la digitalizzazione delle immagini possono utilizzare ImpactVCB. Sinceramente tutte le digitalizzazione delle immagini viene fatta dalla ImpactVCB senza la necessità di utilizzo dellle prestazioni della CPU, che cosi facendo può continuare a lavorare a pieno regime su altre applicazioni del PC.

Hardware richiesto per la video conferenza
In aggiunta alla scheda ImpactVCB, una video camera, NTSC o PAL (l'alimentazione è disponibile dalla scheda o da alimentatore opzionale). Un codec 16 bit, 8 KHZ full duplex per la digitalizzazione del segnale audio. Un microfono ed un sistema di riproduzione audio come delle casse o cuffie.

Il CD-ROM driver della ImpactVCB include

Drivers: include WDM driver per Windows10, windows 8.1 , windows 7, XP, Windows2000, WindowsME e Windows98SE . Driver Video per Windows95, Windows98, Windows NT 4.0 con Service Pack 3.Driver certificati WHQL per WindowsXP.

Applicazioni accessorie incluse: Hauppauge's SnapShot (single image frame grabber) ed applicazione Hauppauge's Capture per la creazioni di filmati AVI. Installazione On-line e guida di installazione rapida.

Competenze
EMI treatment for FCC Class B and European CE (EN55022, EN55013 and EN55024) and is UL listed.

	ImpactVCB 1381	ImpactVCB 188	ImpactVCB 558	ImpactVCB 166
Numero Modello	01381	00188	00558	00166
BUS	PCI Express	PCI	PCI	PCI
Ingressi Video Composito	1	4	3	3
Ingresso S-Video	1	0	1	1
Uscita 5V power				
Ingresso Audio	stereo			
Altezza Scheda	half height	full height	full height	low height
Commenti	include staffe full height e half height b	Tutti gli ingressi video dispongono di connettori BNC	Connettori RCA, più uno S-Video	Connettori RCA, più uno S-Video
